CF2

Profesinální plošné plotre so širokou variabilitou využitia

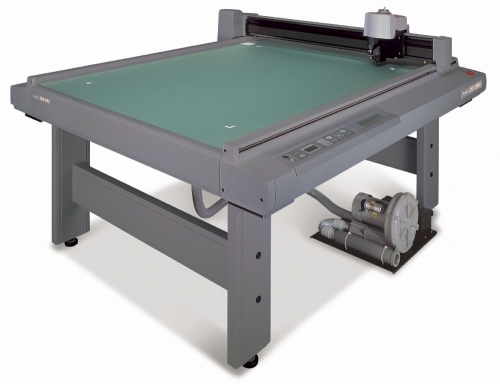

Rezacie plotre Mimaki CF2 sú profesionálne plošné plotre so širokou variabilitou využitia. Môžu, v závislosti na konfigurácii, rezať materiály až do hrúbky 25 mm. Rezacia hlava môže byť vybavená nástrojom s klasickým vlečeným nožom, tangenciálnym nožom alebo oscilačným nástrojom. To plotru umožňuje rezať materiály ako sú bežné vinylové fólie, papier, viacvrstvová lepenka, guma, teflón, penené dosky atď.

ZÁKLADNÉ VLASTNOSTI

• Vysoká presnosť rezania (až 100 krokov/mm)
• Vysoká rýchlosť práce (až 50 cm/s)
• Variabilita pri výbere nástrojov
  • Tangenciálny nôž

  • Oscilačný nôž

  • Vlečný nôž

  • Bigovací nástroj

  • Rilovací nástroj

  • Pero
• Robustná konštrukcia umožňujúca intenzívnu prevádzku

• Farebný foto senzor pre detekciu orezových značiek

• Funkcia pre výsek (HalfCut) s nastaviteľnou hĺbkou rezu

• Opakované prerezávanie - funkcia určená pre kvalitné rezanie hrubých materiálov

• Jednoduchá obsluha

• Uchytenie materiálu podtlakovým prisávaním

• Pripojenie k počítaču cez sériové rozhranie

• Rezacie program Finecut štandardnou súčasťou

Konfigurácia hlavy

Rezací ploter môže byť, v závislosti na použitom materiáli, vybavený dvoma typmi rezacích hláv - buď typom TD alebo typom RC. Každá hlava môže byť vybavená rôznou kombináciou nástrojov.

• Pero - bežné guličkové pero (priemer 8 - 9 mm)

• Vlečný nôž (pasívne natáčaný) - vhodný predovšetkým pre rezanie samolepiacich fólií

• Tangenciálny nôž (aktívne natáčaný) - umožňuje rezať materiály silné až 1 cm

• Oscilačný nôž - je určený predovšetkým pre rezanie tvrdších, resp. silnejších materiálov (až do hrúbky 2 cm)

Hlava		Nástroj	Prítlak	Poznámka
TD	A	Pero / vlečný nôž	20 - 400 g
	B	Tangenciálny nôž	300 - 1.500 g
	C	Rilovací nástroj	1.000 - 5.000 g
RC	A	Pero / vlečný nůž	20 - 400 g
	B	Oscilačný nôž	1.500 g (fixná hodnota)	hrúbka rezu 2mm, frekvencia 7.000 Hz
		Tangenciálny nôž	500 - 1.500 g
	C	Tangenciálny nôž s vysokým prítlakem / bigovací nástroj	1.000 - 5.000 g

Foto senzor

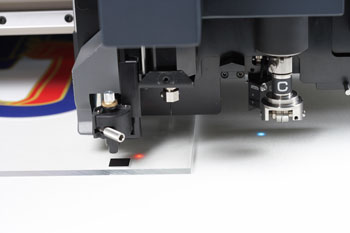

Patentovaný farebný foto senzor je určený na načítanie natlačených orezových značiek. Po načítaní značiek ploter automaticky prevedie všetky potrebné korekcie.

Svetelné ukazovadlo môže byť tiež použité k presnému usadeniu médiá na pracovnú plochu.

Korekcia počiatočných a koncových bodov rezu

Pri rezaní hrubších materiálov je pre dosiahnutie kvalitného rezu vhodné zmeniť počiatok a koniec rezania v závislosti na hrúbke materiálu a použitého nástroja. Táto korekcia je nastaviteľná v rozsahu od 0 do 2,5 mm.

Korekcia kružnice (uhol odklonu)

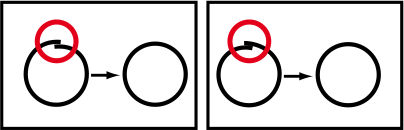

Vplyvom tvrdosti alebo hrúbky materiálu môže pri rezaní kružníc, resp. akýchkoľvek oblúkov dochádzať k odklonu nástroja od požadovaného smeru rezu. Pre tieto prípady je ploter vybavený špeciálnou funkciou pre eliminovanie tohto problému.

Rezanie z rubovej strany

Pre situácie kedy je nutné spracovávať potlačené materiály z rubovej strany (typicky, vytváranie ohybov pri výrobe krabice s potlačou) sú súčasťou príslušenstva plotru plastové značky s tŕňmi.

Predvoľby parametrov rezania

Pre opakované spracovanie už skôr používaných typov materiálov je ploter vybavený predvoľbami pre uloženie parametrov rezania. Do každej predvoľby môžu byť uložené vlastnosti ako je prítlak, rýchlosť rezania, korekcia počiatočných a koncových bodov, korekcia kružnice, ofset nástroja, atď.

Opakované prerezávanie

Pre rezanie silnejších alebo tvrdých materiálov sú plotre radu CF2 vybavené funkciou pre opakované prerezávanie. To prebieha opakovanou zmenou prítlaku (max. 5×).

Rilovací nástroj (koliesko), bigovací nástroj - je určený pre tvorbu ohybov (napr. pri výrobe krabíc)

Model			CF2-0912	CF2-1218

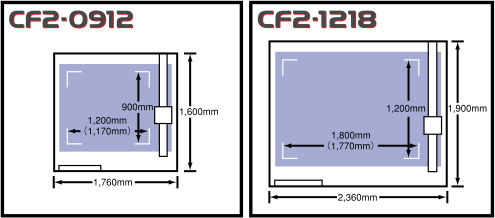

Pracovná plocha	X	S čidlom	1.170 mm	1.770 mm
		Bez čidla	1.200 mm	1.800 mm
	Y		900 mm	1.200 mm
Metóda riadenia pohybu			jednosmerné servomotory (X, Y, Z, uhol)
Maximálna rýchlosť rezania			50 cm/s
Maximálna akcelerácia			0,5G
Presnost mechanická			X=0,00234mm Y=0,003125mm uhol=0,05625
Presnost sofwarová			0,025 mm (40 krokov/mm) alebo 0,01 mm (100 krokov/mm)
Statická presnosť	Opakovatelnosť		±0,1 mm
	Vzdialenosť		±0,1 mm alebo ±0,1% platí väčšia hodnota
	Návrat do začiatku		±0,1 mm
Maximálna hrúbka materiálu	TD		25 mm
	RC		20 mm
Uchytenie materiálu			Podtlakové prisávanie pomocou kompresoru
Pamäť			1MB
Príkazový jazyk			MGL-IIc3 s podporou MGL-IIc (založené na HPGL)
Rozhranie			RS-232C
Rozmery	Šírka		1.760 mm	2.360 mm
	Hloubka		1.600 mm	1.900 mm
	Výška		1.100mm
Hmotnosť			140 kg	180 kg
Pracovné prostredie	Teplota		5 - 40°C
	Vlhkosť		35 - 75%Rh, bez kondenzácie
Napájanie	Hlavná jednotka		AC 100/120/220/240V, 50/60Hz
	Príkon		300VA (bez kompresoru)

Položka		Kód	TD	RC	Poznámka
Držiak (púzdro) vlečného noža		SPA-0001	STD	OPT	1 ks / sada, bez noža
	Vlečný nôž pre vinylové fólie	SPB-0001	STD	OPT	3 ks / sada
	Vlečný nôž pre malé znaky	SPB-0003	OPT	OPT	3 ks / sada
	Vlečný nôž pre rezanie gumy	SPB-0005	OPT	OPT	3 ks / sada
	Vlečný nôž pre reflexné fólie	SPB-0006	OPT	OPT	2 ks / sada
	Vlečný nôž pre fluorescenčné fólie	SPB-0007	OPT	OPT	3 ks / sada
Držiak (púzdro) noža 4N		SPA-0053	STD	OPT	Pre hrúbky max. 5 mm
	Držiak (púzdro) noža 2N	SPA-0113	---	STD	Pre hrúbky max. 2 mm
	Vysokorýchlostný oceľový nôž 30°	SPB-0043	STD	STD	40 ks ×5 / sada
	Tvrdený nôž 30°	SPB-0045	STD	STD	1 ks ×3 / sada
	Nôž potiahnutý titánom 30°	SPB-0047	OPT	OPT	1 ks / sada
	Vysokorýchlostný oceľový nôž 45°	SPB-0044	OPT	OPT	40 ks ×5 / sada
	Tvrdený nôž 45°	SPB-0046	OPT	OPT	1 ks ×3 / sada
	Nôž potiahnutý titánom 45°	SPB-0008	OPT	OPT	1 ks / sada
Držiak (púzdro) noža 7N		SPA-0054	OPT	OPT	Pre hrúbky max. 7 mm
	Vysokorýchlostný oceľový nôž 30° 7 mm	SPB-0048	OPT	OPT	15 ks ×5 / sada
Držiak (púzdro) noža 10N		SPA-0077	OPT	OPT	Pre hrúbky max. 10 mm
	Tvrdený nôž 30°	SPB-0051	OPT	OPT	3 ks / sada
Držiak (púzdro) noža RN		SPA-0055	OPT	OPT
	Nôž potiahnutý titánom (obe čepele)	SPB-0009	OPT	OPT	1 ks / sada, pre reflexné fólie
Držiak (púzdro) noža JN		SPA-0061	OPT	OPT
	Tvrdený nôž (obe čepele)	SPB-0031	OPT	OPT	2 ks / sada, pre viacvrstvové materiály
Držiak (púzdro) noža 07		SPA-0114	---	STD
	20 mm nôž	SPB-0055	---	STD	10 ks / sada, pre vlnitú lepenku
	Tvrdený nôž 17”	SPB-0065	---	STD	5 ks / sada, pre vlnitú lepenku, typ AB
	Bigovacie koliesko DN	SPA-0056	STD	OPT	Pre vlnitú lepenku, typ E
	Bigovacie koliesko CN	SPA-0057	STD	STD	Pre kriedový kartón
	Bigovacie koliesko PN	SPA-0058	OPT	OPT	Pre vytváranie záhybov
	Bigovací polmesiac EN	SPA-0067	OPT	OPT	Pre vlnitú lepenku, typ E/B
	Bigovací polmesiac YN	SPA-0124	OPT	STD	Pre vlnitú lepenku
	Držiak pera	SPA-0068	STD	STD	1 ks / sada
	Jednotka podtlakového prisávania	OPT-C0200	OPT	OPT	220V, 0,51/0,7kW, filter je dostupný samostatne
	Jednotka podtlakového prisávania	OPT-C0201	OPT	OPT	240V, 0,51/0,7kW, filter je dostupný samostatne
	Jednotka podtlakového prisávania	OPT-C0206	OPT	OPT	220V, 0,25/0,38kW, filter je dostupný samostatne
	Jednotka podtlakového prisávania	OPT-C0207	OPT	OPT	240V, 0,25/0,38kW, filter je dostupný samostatne
	Adjustovač vysunutia noža	OPT-C0030	OPT	OPT	Pre tangenciálny nôž.
	OPT-C0066	OPT	OPT	Pre vlečný nůž.

Vysvetlivky

STD ... štandardná výbava
OPT ... volitelná výbava
