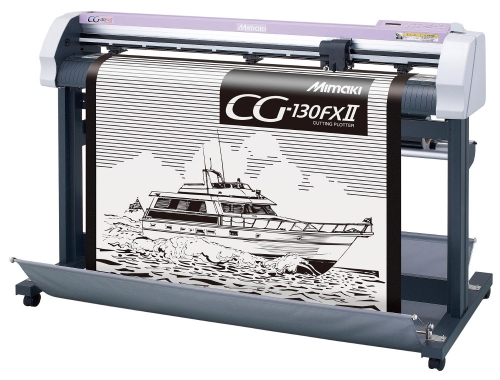

CG-FXII

Absolútna špička medzi rezacími plotrami

Rezacie plotre radu Mimaki CG-FXII patria k absolútnej špičke medzi rezacími plotrami, a to nielen vďaka svojim úžitkovým vlastnostiam (vstavané funkcie), ale hlavne vďaka vysokej presnosti práce, jednoduchému ovládaniu a robustnej konštrukcii.

Pomocou ovládacieho panelu s displejom a funkčnými tlačidlami je ovládanie týchto plotrov jednoduché a úplne bezproblémové. Táto modelová rada určená pre prevádzku pri vysokom zaťažení.

Všetky plotre z modelovej rady CG-FX sú vybavené čidlom pre orez samolepiek a sú dodávané vrátane rezacieho programu Finecut.

ZÁKLADNÉ VLASTNOSTI

• Vysoká presnosť rezania (100 krokov/mm)

• Vysoká rýchlosť práce (až 100 cm/s)

• Robustná konštrukcia umožňujúca intenzívnu prevádzku

• Vstavané funkcie - orez samolepiek, výsek, dierovanie, panelovanie, kópie

• Funkcia EXPAND - rezania až po vonkajšiu hranu prítlačných koliesok

• Nastaviteľný prítlak prítlačných koliesok

• Tichý chod

• Jednoduchá obsluha

• Pripojenie k počítaču cez sériové alebo USB rozhranie

• Rezacie program Finecut 7 štandardnou súčasťou

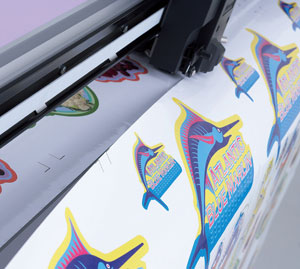

Orez samolepiek

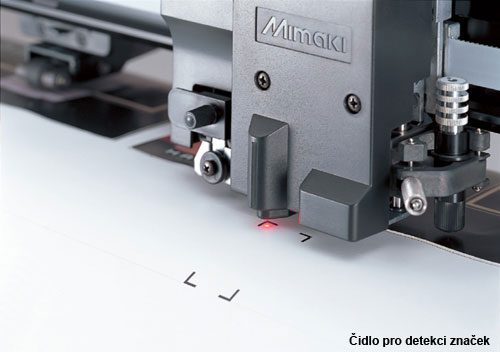

Všetky plotre modelovej rady CG-FX sú vybavené čidlom pre detekciu pasovacie, resp. orezových značiek. Vďaka tomuto čidlu je orez samolepiek úplne triviálnou záležitosťou. Stačí vložiť potlačený formát do plotra a pomocou červeného navádzacieho bodu nastaviť hlavu nad prvú orezovú značku (pre ploter nie je problémom ani nakrivo vložený materiál). O zvyšok sa postará ploter. Sám nájde zostávajúce značky a zmeria vzdialenosti medzi nimi a zobrazí čo nameral. Obsluha plotra potom iba pomocou ovládacieho panela zadá správne hodnoty. Tým je zaistené, že rezaná grafika bude presne zodpovedať tej natlačené.

Výsek samolepiek

Všetky plotre Mimaki (rada CG) sú vybavené funkciou pre výsek, resp. perforáciu.

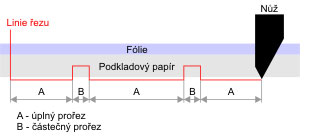

Táto funkcia vytvára namiesto štandardnej jednoduchej reznej línie vo fólii súvislú radu čiastočných a úplných prierezov (viď obr. Vľavo). Dĺžka čiastočného a dĺžka úplného prerezu je nastaviteľná v menu rezacieho plotra. Vyrezaná (vyseknutá) grafika potom zostáva pohromade so zvyškom materiálu a drží vďaka úsekom čiastočného prerezu.

Využitie funkcie je nielen pre rezanie (výsek) na fóliu natlačených motívov, ale aj pre výrobu šablón z papiera. Výroba papierových šablón by bez tejto funkcie nebola mysliteľná.

Odrezanie médiá

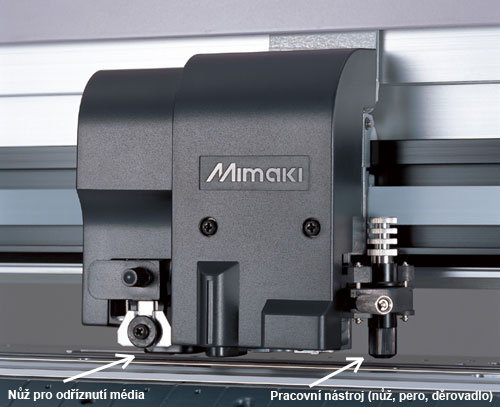

Hlava plotra je vybavená okrem dvojitého držiaka nástrojov tiež nožom pre odrezanie médiá po dokončení práce. To môže byť plne automatické bez akéhokoľvek zásahu obsluhy alebo manuálne (výberom funkcie z menu). V oboch prípadoch je možné nastaviť vzdialenosť odrezania od vyrezanej grafiky.

Prítlačné kolieska

Plotre CG-75FXII a CG-130FXII sú vybavené tromi prítlačnými kolieskami, ploter CG-160FXII štyrmi. Tieto kolieska sa spolu s podávacím valcom starajú o bezproblémové a presné vedenie média. Všetky kolieska sú vybavené prítlačným mechanizmom, ktorý umožňuje reguláciu prítlaku v dvoch úrovniach. Tým je zaistené presné vedenie ako veľmi silných tak aj veľmi tenkých médií.

Vysoká presnosť práce

K typickým vlastnostiam plotrov Mimaki patrí extrémne tichý chod - to zaručuje ako špeciálne jednosmerné spätnoväzbové motory, tak aj kvalitný firmware plotra. Hlavnou prednosťou plotra je vysoká presnosť práce. Základná, mechanická presnosť plotra je 0,005mm, čo je 200 krokov/mm. Táto presnosť by ale bola ťažko využiteľná (naviac by výrazne narástlo množstvo dát odosielaných z počítača) a preto je programovo obmedzená na 0,025 mm (40 krokov/mm) alebo 0,01 mm (100 krokov/mm). Z týchto dvoch možností pre nastavenie presnosti je možné voliť. Ako štandardné býva nastavená presnosť 40 krokov/mm (0,025mm) a pre skutočne kvalitné vyrezanie detailov (napr. písmo výšky 2mm) je možné nastaviť 100 krokov/mm. S týmto nastavením nie je problém vyrezať milimetrové písmo.

Okrem toho je ploter vybavený troma režimami optimalizácie rezaných dát:

• Standard (vyhovuje pre 80% dát)

• Quality (optimalizácia na kvalitu rezu, využitie pre rezanie extrémne malých detailov)

• Speed (optimalizácia na rýchlosť práce, využitie predovšetkým pre rozmerovo veľkú grafiku)

Vstavané funkcie

Ploter je vybavený mnohými vstavanými funkciami. Za zmienku stoja predovšetkým tieto funkcie:

• Orez potlačených samolepiek (pozri vyššie)
• Výsek samolepiek (perforácia). Táto funkcia je určená pre "vyseknutie" motívu, resp. pre rezanie papiera, ktoré by bez tejto funkcie nebolo možné
• Dierovanie - využitie pre výrobu šablón pre maľbu na fasády. Je nutný špeciálny nástroj (nie je súčasťou štandardnej výbavy)
• Elektronické dorovnanie rezacej osi k tlačovej. Táto funkcia je určená pre orez výtlačkov u ktorých sa vopred nerátalo s následným orezom a preto nie sú vybavené orezovými značkami. Nevyužíva optického snímača, je plne manuálny
• panelovanie - pre rezanie grafiky presahujúcej šírke plotra
• Rotácia grafiky, kopírovanie už rezanej grafiky, ...)

Plotre Mimaki rady FX sú stroje určené pre široké spektrum použitia s dôrazom na vysokú prevádzkovú záťaž. Vďaka svojej konštrukcii umožňujú rezanie nielen bežných samolepiacich fólií, ale aj reflexných, maskovacích pre pieskovanie alebo flockovacích (zažehľovacích) fólií. Fólie sú podtlakovo prisávané k plotri, čím je umožnené bezproblémové rezanie aj veľmi tenkých fólií (nedochádza k ich zvlneniu pod rezacou hlavou). Pri použití bežných fólií je možné rezať písmo už od cca 2 mm výšky. Všetky modely sú vybavené integrovaným odvíjačom fólie.

Model	CG-75FXII	CG-130FXII	CG-160FXII
Funkce	rezanie, kreslenie, skúšobný rez, testovací obrazec, dierovanie, výsek (perforácia), expand, automatické odrezanie média, automatická detekcia značiek, elektronické dorovnanie rezacou osou k tlačovej, rotácia grafiky, kompenzácia dĺžky, panelovanie, previnutie média, kópie
Rezná šírka	760 mm	1.300 mm	1.600 mm
Šírka materiálu	90 - 1.040 mm	90 - 1.580 mm	90 - 1.880 mm
Max. šírka materiálu pre automatické odrezanie	870 mm	1.425 mm	1.720 mm
Max.rýchlosť rezania	100 cm/sec
Max.rýchlosť posunu	140 cm/sec
Presnosť mechanická	0,005 mm (200 krokov/mm)
Presnosť softwarová	0,025 mm (40 krokov/mm) alebo 0,01 mm (100 krokov/mm)
Opakovatelnosť	±0,2 mm
Max. hrúbka média pre rezanie	0,15 mm
Hrúbka média pre dierovanie	0,06 - 0,13 mm
Max. hmotnosť role	18 kg	18 kg	22 kg
Max. priemer role	200 mm
Max. prítlak	400 g
Nástroje	rezací nôž (vlečený), guľôčkové perá (vodné a olejové), dierovacie nástroj (voliteľne)
Ovládací jazyk	MGL-IIC
Rozhranie	sériové RS-232C, USB
Pamäť	30 MB
Napájanie	AC 100V - 240V
Príkon	menej než 130 VA
Teplota	5 - 35°C
Vlhkosť	35 - 75%Rh (bez kondenzácie)
Rozmery (Š×H×V)	1.285×700×1.217 mm	1.825×700×1.217 mm	2.125×700×1.217 mm
Hmotnosť	50 kg	60 kg	69 kg

CG-75FXII	CG-130FXII	CG-160FXII
Držiak noža	SPA-0090
Nôž pre odrezanie média	SPA-0119
Sada pre dierovanie	OPT-C0095 (1×držiak, 2×ihla)
Rezacia podložka - gumová	SPC-0358	SPC-0353	SPC-0381
Rezacia podložka - penová	SPC-0359	SPC-0354	SPC-0382
Sada koliesok	OPT-C0185	OPT-C0183	OPT-C0187
Kôš na materiál	OPT-C0184	OPT-C0182	OPT-C0186

CG-75FXII	CG-130FXII	CG-160FXII
Štandardný nôž pre vinyl	SPB-0030
Nôž pre reflexné médiá	SPB-0006
Nôž pre fluorescenčné médiá	SPB-0007
Nôž pre vinyl a papier	SPB-0001
Nôž pre detaily	SPB-0003
